Корпус двосторонньої світлодіодної трубки T8 для лінійного освітлення OEM

JEКорпус двосторонньої світлодіодної трубки T8це платформа для порожніх корпусів для проектів лінійного освітлення OEM. Підтверджена конфігурація має зовнішній діаметр 26 мм, дві позиції для друкованої плати 12 × 1 мм, внутрішній алюмінієвий профіль 6063, корпус із прозорого або матового полікарбонату, пластикові торцеві кришки та компонування зовнішнього драйвера. Стандартна або індивідуальна довжина доступна від 600 мм до 2400 мм, із пропонованими конфігураціями IP20 та IP65.

Ключове словожитло. Цей продукт не стане робочою лампою, доки не будуть обрані та інтегровані світлодіоди, вузли друкованих плат, проводка, драйвер, кінцева кінцева частина та будь-які необхідні ущільнення. Тому покупці повинні оцінювати його за контрольованим кресленням і зібраним зразком, а не лише за назвою T8. Огляд поточногоДвосторонній світиться корпус T8перш ніж надсилати свою друковану плату та вимоги до проекту до JE.

Продукт є порожнім корпусом OEM, а не готовою лампою T8 або заміною люмінесцентної лампи

«T8» визначає загальний формат трубки, але не встановлює електричну або механічну сумісність з існуючим люмінесцентним світильником. Корпус діаметром 26 мм може виглядати знайомим, якщо використовувати зовсім інші плати, проводку, торцеві кришки, деталі кріплення та архітектуру живлення.

Не припускайте, що він підтримує звичайний люмінесцентний баласт, підходить для лампового патрона G13, містить штифти з номінальним значенням мережі або може замінити встановлену лампу одна за одною. Жодна з цих деталей не підтверджується діаметром корпусу. Якщо потрібна сумісність із модернізацією, внесіть геометрію основи, розташування контактів, загальну довжину лампи, електричний вхід, режим проводки та інтерфейс світильника на кресленні затвердження.

Ця різниця також впливає на купівлю. Специфікація корпусу визначає пакет екструзії та корпусу. Він сам по собі не визначає кількість світлодіодів, колірну температуру, світловіддачу, оптичний розподіл, потужність, поведінку драйвера, затемнення, захист від перенапруг, робочу температуру або термін служби. Це рішення щодо готових світильників, які контролюються проектуванням компонентів і програмою кваліфікації покупця.

Поперечний розріз двостороннього корпусу T8

Збірка поєднує в собі круглий полікарбонатний корпус з внутрішнім алюмінієвим профілем. У цьому поперечному перерізі є дві позиції друкованої плати, кожна з яких ідентифікована як 12 × 1 мм. Таке розташування дає розробнику оригінального обладнання два місця для монтажу світлодіодних плат всередині однієї 26-мм трубки.

Алюмінієва вставка забезпечує певну внутрішню структуру для розташування друкованої плати. Він також може брати участь у теплопередачі від дощок, але теплові характеристики не можна зробити висновки лише з назви сплаву чи профілю. Навантаження світлодіодів, конструкція плати, матеріал термоінтерфейсу, якість контакту, втрати драйвера, температура навколишнього середовища, орієнтація трубки та потік повітря впливають на робочу температуру. Затвердіть тепловий проект із встановленими світлодіодними панелями.

Як парні позиції друкованої плати підтримують дві світяться грані

Дві позиції на друкованій платі дозволяють розташувати світлодіоди з двох боків трубки замість того, щоб покладатися на одну плату для освітлення по всьому колу. Це підходить для двонаправленого лінійного освітлення, підвісних світильників, освітлення дисплеїв, транзитних інтер’єрів та інших установок, де потрібне світло в кількох напрямках.

Екструзія не гарантує певного кута променя або рівного розподілу світла 50/50. Фактичний розподіл залежить від орієнтації положень друкованої плати, корпусу світлодіодів, відстані між діодами, ширини плати, відстані до полікарбонату, покриття розсіювача, внутрішніх перешкод і сусідніх поверхонь світильників. Clear PC прагне зберегти світлодіодну чіткість і напрям вихідного сигналу; Матовий ПК змішує світло ефективніше, але може зменшити видиму інтенсивність і пом’якшити контроль променя.

Перед затвердженням інструментів або виробництва огляньте освітлений зразок з обох сторін. Подивіться на світлодіодне зображення, темні смуги біля алюмінієвої вставки, варіацію кольорів, кінцеві тіні та різницю в яскравості між двома гранями. Фотометричне тестування проводиться на рівні готового світильника, оскільки порожній корпус не містить джерела світла.

Перевірте компоненти корпусу, що постачаються, порівняно зі світлодіодами, вузлами друкованої плати, проводкою, драйвером і ущільненнями, визначеними покупцем

Цінова пропозиція житла повинна відокремлювати частини, що постачаються JE, від електричних компонентів, що постачаються покупцем. Виходячи з опублікованого опису продукту, корпус може містити внутрішній алюмінієвий профіль 6063, прозорий або матовий полікарбонат і пластикові торцеві кришки. Архітектура використовує зовнішній драйвер. Точний вміст упаковки, тип торцевої кришки, фурнітура, ущільнювачі, деталі для кабельних вводів і послуги зі складання все одно повинні бути перераховані рядок за рядком у пропозиції.

Зазвичай покупець повинен визначити світлодіодні плати, світлодіоди, проводку, з’єднувачі, матеріал термоінтерфейсу, драйвер, метод заземлення, де це можливо, і кінцеві електричні з’єднання. Для цілі IP65 відповідальність за прокладки, герметик, кабельні вводи, ущільнення торцевої кришки та процес складання має бути особливо чіткою. Набір деталей, що відповідає стандарту IP65, не стає автоматично світильником IP65 після неконтрольованого монтажу в польових умовах.

Матриця специфікацій для креслення та огляду компонентів

Використовуйте наступну матрицю як відправну точку для перегляду малюнка. Опубліковані значення ідентифікують доступну конфігурацію продукту; вони не замінюють специфічні для проекту допуски, перевірку придатності або нормативний огляд.

Фіксована геометрія: діаметр 26 мм і дві позиції друкованої плати 12 × 1 мм, з посадкою та допусками, затвердженими на кресленні

Діаметр 26 мм і парні позиції PCB 12 × 1 мм є основною геометрією, але номінальних розмірів недостатньо для випуску. Плата, розроблена з такою самою номінальною шириною, як і її слот, може загнутися, якщо виготовлення плати, екструзія, вигин, покриття та допуски на збірку складаються в неправильному напрямку. Нещільне прилягання створює іншу проблему: рух дошки, непостійний тепловий контакт або видиме зміщення за дифузором.

Надішліть JE фактичний контур друкованої плати, а не просто пишіть у запиті на пропозицію «плату 12 мм». Включіть товщину друкованої плати, обробку країв, паяльну маску або покриття поблизу області вставлення, зони, що забороняють входити компонентам, виступи роз’ємів і передбачуваний напрямок вставлення. Затверджений креслення має визначати розміри, які мають вирішальне значення для відповідності, і вказувати, як ці розміри будуть перевірятися.

Конструкція та опції: внутрішній алюмінієвий профіль 6063, прозорий або матовий полікарбонат, пластикові торцеві кришки, зовнішній драйвер і довжина 600–2400 мм

6063 зазвичай використовується для екструдованих алюмінієвих профілів, оскільки він може бути сформований у контрольовані поперечні перерізи та приймає стандартні процеси обробки. Проте «алюміній 6063» не є повною термічною чи механічною специфікацією. Якщо температура, обробка поверхні, провідність, зовнішній вигляд або корозійна поведінка мають значення для проекту, додайте вимогу до креслення та запитайте підтвердження.

Довжина також змінюється більше, ніж ціна покупки. Довгі корпуси більш чутливі до прямолінійності, пошкоджень при транспортуванні, вставки друкованої плати, доступу до проводів і дизайну упаковки. Перевірте, чи вказана вами довжина стосується вирізаної екструзії, корпусу з полікарбонату чи всього зібраного блоку, включаючи торцеві кришки. JE перераховує стандартні іКорпус світлодіодної трубки T8 спеціальної довжиниваріанти від 600 мм до 2400 мм; у пропозиції має бути вказано точну кінцеву довжину та допуск.

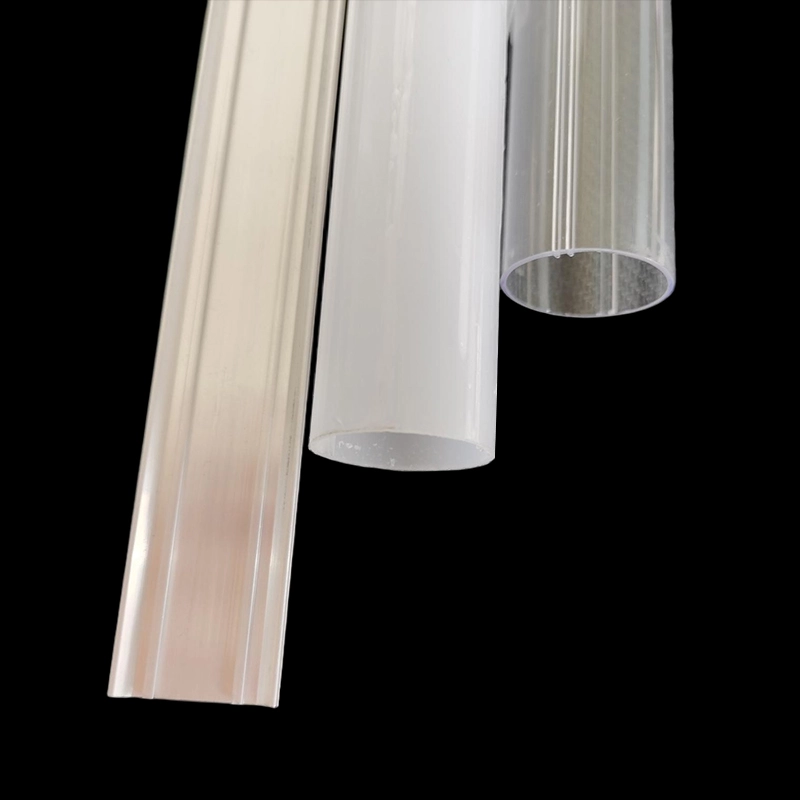

Прозорий або матовий ПК, кінцева заглушка та вибір конфігурації IP20 або IP65

Вибирайте прозорий полікарбонат, якщо видимість світлодіодів, спрямований вихід або зовнішній вигляд внутрішніх плат прийнятні. Він може виявити відстань між діодами, проводку, з’єднання та невеликі помилки вирівнювання, тому внутрішня конструкція має бути візуально чистою. Вибирайте матовий ПК, якщо вам потрібно краще візуальне мікшування та менше прямого світлодіодного зображення. Глазурне покриття не замінює адекватну відстань світлодіодів або оптичне тестування, і його вплив на пропускання слід оцінювати за допомогою реального світлового двигуна.

Кінцеві заглушки часто стають інтерфейсом, який забувають. Вони визначають, як трубка закривається, як дроти залишають корпус і як вузол з’єднується з навколишнім світильником. Не можна вважати, що пластикова торцева кришка забезпечує стандартизовану флуоресцентну основу або водонепроникне ущільнення. Нанесіть на креслення спосіб кріплення, отвір кабелю, розташування роз’ємів, маркування полярності, розрядку натягу та вимоги до доступу до обслуговування.

IP20 доречний тільки в тих випадках, коли завершена конструкція не вимагає захисту від проникнення води. Варіант IP65 призначений для пилонепроникної та водостійкої конфігурації, але рейтинг застосовується лише після визначення та перевірки повної системи корпусу та методу складання. З’єднання торцевих заглушок, кабельні вводи, стиснення ущільнювачів, поверхні зрізів і якість виробництва – усе це може спричинити витік.

Запитайте, як цитуєтьсяКонфігурація корпусу IP20 або IP65 T8відрізняється комплектуючими і збіркою. Якщо JE постачає окремі деталі для складання на вашому заводі, узгодьте матеріали ущільнювачів, розташування герметика, умови затвердіння, де це необхідно, спосіб вставлення кришки або кріплення, а також тест на проникнення готового продукту. Не друкуйте заяву про інтелектуальну власність, засновану виключно на зразку корпусу в розібраному вигляді.

Межі застосування для транспортних, комерційних, архітектурних і захищених зовнішніх світильників

Двосторонній формат підтримує інтер’єри залізничних транспортних засобів, станцій, комерційне освітлення, гаражі, школи, фабрики та інші лінійні установки. Ці види використання не мають єдиного стандарту кваліфікації, тому назва програми ніколи не повинна замінювати інженерні вимоги.

Освітлення залізничних транспортних засобів може вимагати перевірок для конкретного проекту на вібрацію, удари, полум’я та дим, електричну безпеку, електромагнітну сумісність, відстеження матеріалу та надійне утримання. Геометрія корпусу 26 мм не доводить відповідності жодній із цих вимог. Надайте JE перелік необхідних випробувань або матеріалів перед відбором, щоб недоступні докази були виявлені на ранній стадії, а не під час подання замовником.

Для комерційних і архітектурних світильників покупцям зазвичай потрібно зосередитися на зовнішньому вигляді, розподілі світла, інтеграції монтажу, доступі водія, опаленні, прибиранні та технічному обслуговуванні. Матовий комп’ютер може приховати окремі світлодіоди, але довга світна лінія все ще може показувати темні зони на з’єднаннях плат або торцевих кришках. Створіть зразок у повний зріст, якщо безперервний зовнішній вигляд має значення; короткий відрізок не розкриє кожну проблему виробництва.

Гаражі, фабрики та захищені місця на відкритому повітрі додають пилу, вологи, практики прибирання, зміни температури та можливого хімічного впливу. IP65 стосується проникнення за певних умов тестування, а не стійкості до ультрафіолету, хімічної сумісності, конденсації, стійкості до ударів або необмеженого перебування на відкритому повітрі. Ці властивості необхідно вказувати та перевіряти окремо. Якщо трубка розміщуватиметься всередині іншого герметичного світильника, також враховуйте уловлене тепло та чи залишається доступним зовнішній драйвер.

Докази схвалення: креслення, перевірка зразків, методи випробувань, документи на матеріали та підтримка подання UL або ETL без претензії на сертифікацію житла

Надійний пакет схвалення починається з контрольованого креслення поперечного перерізу та складального креслення. Вони мають відображати діаметр 26 мм, положення друкованої плати, ключові інтерфейси, виноски матеріалів, деталі торцевої кришки, визначення довжини та статус версії. Розміри, які впливають на вставлення друкованої плати, підгонку кришки, монтаж або ущільнення, заслуговують на чіткі допуски, а не на загальну примітку.

Вибіркова перевірка повинна охоплювати розміри та практичне складання. Вставте фактичні друковані плати, прокладіть заплановані дроти, встановіть торцеві кришки та перевірте повну довжину на наявність дуг, скручувань, подряпин, зміни кольору, проміжків у кришках і руху плати. Потім запустіть передбачувану світлодіодну систему та систему драйверів у репрезентативних умовах, щоб оцінити температуру та оптичний вигляд.

Перед порівнянням результатів необхідно узгодити методи тестування. Для дизайну IP65 визначте, чи тестування стосується зібраного зразка JE чи готового світильника, включаючи кабельний ввід і проводку. Документи про матеріали можуть включати декларації, таблиці даних або звіти про випробування, але їх наявність і відповідність повинні бути підтверджені для точної смоли, специфікації алюмінію, кольору та виробничої конфігурації, що купується.

Підтримку подання UL або ETL слід розглядати як узгодження документів, а не як вимогу про загальну сертифікацію. Запис про матеріал, файл компонента або декларація постачальника не роблять порожній корпус або готову лампу переліком UL або ETL. Остаточна конструкція, електричні компоненти, температури, відстані, електропроводка, корпус і цільове використання можуть бути перевірені вибраним органом сертифікації.

Повідомте JE, який шлях подання та документи потрібні вашій лабораторії чи партнеру з сертифікації. Потім JE може підтвердити, що доступно для запропонованих матеріалів і конфігурації. Якщо конкретне визнання, перелік, класифікація займистості, номер файлу або звіт про випробування є обов’язковими, отримайте та перевірте ці докази перед затвердженням замовлення. Ніколи не виводьте це з логотипу, загальної групи матеріалів або попереднього проекту.

Від огляду креслення до затвердження зразка та пропозиції виробництва

Китай пропонує потужність для глибокої екструзії, але одне лише розташування фабрики мало що скаже вам про контроль малювання, підгонку компонентів або повторюваність. JE виробляє алюмінієві та пластикові екструзії для світлодіодного освітлення, включаючи корпуси для труб, світлодіодні профілі, трубки з ПК, торцеві заглушки та тризахисні корпуси. Для цього проекту корисними доказами є адаптивний процес креслення, репрезентативний зразок, визначений план перевірки та цінова пропозиція, яка чітко визначає межі поставок.

Робочий процес налаштування: перегляд креслення, зворотній зв’язок DFM, вибір форми, перевірка зразка та контроль якості виробництва

Почніть із заявки, а не з вільного запиту на «корпус T8». Надішліть файли друкованої плати, цільову загальну довжину, оптичні параметри, кінцеву кінцеву частину, вхідну ціль, інтерфейс кріплення та обов’язкові документи. JE може порівняти ці вхідні дані з наявною загальнодоступною формою або визначити, чи потрібна приватна форма та індивідуальна екструзія.

Під час перегляду креслення вирішіть питання про зазор плати, зачеплення торцевої кришки, прокладку дроту, зони, що забороняють компоненти, ущільнювальні поверхні та видимі косметичні зони. Зворотний зв’язок DFM має визначати розміри, які важко тримати або перевіряти, і будь-які зміни, які впливають на інструменти, збірку або вартість. Спеціальний профіль може вирішити справжню проблему інтерфейсу, але він також додає схвалення інструментів і блокує проект на новому поперечному перерізі. Не замовляйте приватні інструменти лише для того, щоб уникнути адаптації некритичного краю друкованої плати.

Зразок має відповідати узгодженому матеріалу, обробці дифузора, поперечному перерізу алюмінію, конструкції торцевої кришки та довжині, щоб перевірити реальні ризики. Запишіть будь-яке допустиме відхилення. Після того, як зразок пройде перевірку розмірів, складання, оптичну, термічну та застосовну перевірку проникнення, заморозьте перегляд креслення, який використовується для пропозиції виробництва.

Контроль якості виробництва має бути пов’язаний із спостережуваними вимогами: ідентичність матеріалу, критичні розміри поперечного перерізу, довжина різу, прямолінійність, де зазначено, стан поверхні, зовнішній вигляд дифузора, посадка торцевої кришки, вставка друкованої плати та захист упаковки. Для герметичних збірок визначте, як перевіряється продуктивність проникнення та на якому рівні вибірки. У комерційній пропозиції також має бути зазначено право власності на інструменти, якщо це можливо, вартість зразків, кількість замовлення, терміни виконання, спосіб пакування та умови доставки, а не залишати ці пункти для припущень електронною поштою.

Контрольний список RFQ: довжина, геометрія друкованої плати, дифузор, ціль IP, торцеві заглушки, допуски, кількість, упаковка, пункт призначення та необхідна документація

• Довжина:Укажіть довжину різу та необхідну загальну довжину в зібраному вигляді в межах доступного діапазону 600–2400 мм.
• Геометрія друкованої плати:Додайте ширину, товщину, контур, положення роз’єму, захисні отвори для компонентів і напрямок вставлення.
• Дифузор:Виберіть прозорий або матовий ПК і опишіть візуальний вигляд, який вам потрібен для демонстрації зразка.
• Цільовий IP:Вкажіть IP20 або IP65, хто виконує остаточне складання та яка готова конфігурація буде тестуватися.
• Торцеві кришки:Визначте вимоги до завершення, виходу кабелю, роз’єму або контакту, утримання, ущільнення та розвантаження натягу.
• Допуски:Позначте критичні розміри для посадки друкованої плати, зачеплення кришки, монтажу, довжини та сполучених частин.
• кількість:Надайте прототип, пілотну та очікувану кількість виробництва, щоб можна було порівняти маршрути публічної форми та спеціальної форми.
• Упаковка:Визначте потреби щодо захисту поверхні, ліміти пакетів, маркування та будь-які обмеження, пов’язані з довжиною, щодо поводження.
• пункт призначення:Укажіть країну доставки, місто чи порт, бажані умови доставки та будь-які вимоги до імпортних документів.
• Документація:Перелік креслень, звітів про перевірки, записів матеріалів, декларацій, доказів випробувань та документів щодо сертифікації, необхідних для затвердження.

Надішліть цей пакет із редагованим кресленням, щоб отримати зразок плану та виробничу пропозицію дляКорпус двосторонньої світлодіодної трубки T8 діаметром 26 мм.
