2026 Ultimate Guide to LED T8 Tube Housing with 10mm PCB: Thermal Data, 3D CAD & UL Compliance

Резюме: ключові висновки для американських комерційних виробників світлодіодів

У висококонкурентній північноамериканській індустрії комерційного освітлення маржа та ефективність визначають успіх. Оскільки розробники освітлювальних приладів прагнуть оптимізувати продуктивність, скорочуючи витрати на виробництво, структурний формат лінійної трубки T8 залишається домінуючим фактором. Наш флагманСвітлодіодна трубка преміум-класу T8 з друкованою платою 10 ммявляє собою величезний еволюційний крок. Завдяки адаптації екструзії алюмінію спеціально для стандартних 10-міліметрових друкованих плат ми усуваємо мертвий структурний простір, зменшуємо вагу корпусу та знижуємо витрати на сировину без шкоди для жорсткості.

Для дистриб’юторів, підрядників і виробників оригінального обладнання (OEM) у США ця спеціалізація означає легше керування температурою, передбачувані електричні характеристики та пряму фізичну сумісність із автоматизованими високошвидкісними складальними лініями SMT (Технологія поверхневого монтажу). JE продовжує підтримувати ці глобальні операції як провідний виробничий партнер у Китаї, долаючи розрив між швидкістю великого виробництва та ретельними контрольними показниками якості.

Розширене управління теплом: представлення протоколу ThermaCore 10mm Precision

Основним вузьким місцем довговічності світлодіодів є термічна деградація. Щоб вирішити цю проблему для високопродуктивних програм, JE представилаThermaCore 10mm Precision Protocol. Ця методологія проектування оптимізує площу контактної поверхні між 10-міліметровим носієм друкованої плати та каркасом алюмінієвого корпусу AL6063-T5. Зберігаючи відхилення нижче 0,05 мм, цей протокол максимізує ефективність теплопередачі безпосередньо від діодів до зовнішніх каналів розсіювання тепла.

Подолання розриву: детальні дані про розсіювання тепла та аналіз екструзії

Використовуючи конструкційний сплав AL6063-T5, наші екструзійні профілі діють як високоефективні радіатори. У випробувальних лабораторіяхThermaCore 10mm Precision Protocolпродемонстрував вражаючу теплопровідність 200 Вт/м·К. Ця система знижує загальний термічний опір до 18% у порівнянні зі звичайними багатофункціональними корпусами T8, які підходять для друкованих плат різної ширини. При безперервній роботі при 120/277 В температура переходу на рівні світлодіодів постійно залишається нижче 65 °C (149 °F), запобігаючи знеціненню просвіту та гарантуючи термін служби понад 50 000 годин.

Прискорення проектування: завантаження 3D-моделей CAD для модернізації на замовлення

Щоб скоротити цикли проектування для інженерних груп, JE пропонує комплексні 3D-моделі CAD (доступні у форматах STP, STEP і DWG). Ці точні цифрові моделі дозволяють швидко створювати прототипи, дозволяючи інженерам запускати термічне моделювання аналізу кінцевих елементів (FEA) і фізичні перевірки кріплення перед початком масового виробництва. Ця структурна інтеграція є ключовою для розробки обтічних, міцних лінійних освітлювальних приладів для конкурентоспроможних заявок на модернізацію.

Відповідність нормативним вимогам США: навігація стандартами UL 2026 і специфікаціями DLC V6.0

Імпорт та розповсюдження комерційних освітлювальних приладів у Північній Америці вимагає суворого дотримання правил безпеки та ефективності. Під час подання заявки на отримання сертифікатів UL 1598 (світильники) і UL 1993 (лампи з власним баластом) вибір сумісних вузлів є критично важливим. JEІндивідуальні системи світлодіодних труб T8 від JEвикористовуйте вогнетривкі полікарбонатні (PC) матеріали, які легко відповідають класифікації горючості UL 94 V-0.

Забезпечення сумісності FCC, CE та RoHS для американського ринку

Крім теплових характеристик, електромагнітна сумісність (EMC) і екологічна безпека є життєво важливими для великомасштабних муніципальних і корпоративних контрактів. Наші корпуси створені для ефективного екранування високочастотних драйверів, сприяючи дотриманню обмежень FCC Part 15 Class B. Крім того, усі матеріали, які використовуються у виробничих процесах JE, повністю сертифіковані CE та відповідають RoHS, що гарантує відсутність заборонених небезпечних речовин і спрощує міжнародні затвердження ланцюга поставок.

Посібник з технічних специфікацій: матриця корпусів стандартної та високопродуктивної 10 мм друкованих плат

Наша лінійка продуктів включає кілька варіантів конфігурації, розроблених для задоволення різноманітних архітектурних вимог. Нижче наведено структурну матрицю, що демонструє технічні характеристики наших стандартних і високопродуктивних водонепроникних варіантів:

Практичний покроковий посібник: 4-етапна водонепроникна збірка для корпусів T8

Підтримка високого класу ущільнення IP67 на лінійних профілях вимагає ретельної підготовки та точного виконання. Дотримуйтеся цієї чотириетапної процедури встановлення, яку підтримають експерти, для максимальної надійності в польових умовах.

Крок 1: точна 10-міліметрова вставка друкованої плати та нанесення термопасти

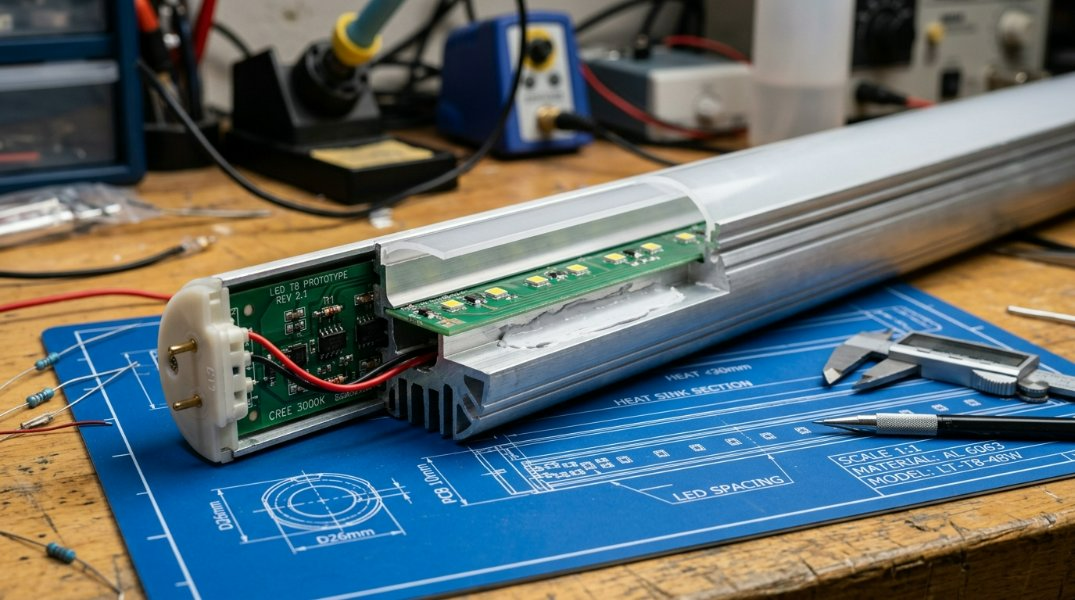

Ретельно очистіть алюмінієву підкладку корпусу ізопропіловим спиртом, щоб видалити пил і масла. Нанесіть тонкий рівномірний шар непровідної термопасти або проведіть по центральному каналу клейкою стрічкою з високою теплопередачею. Обережно посуньте 10-мм друковану плату в екструзійну доріжку, переконавшись, що вона лежить рівно, без повітряних кишень під нею.

Крок 2: Закріплення кришки дифузора з полікарбонату (PC).

Вирівняйте дифузну кришку ПК у пазах структурного фіксатора. Посуньте або міцно притисніть кришку до напрямних, доки вона не стане на місце. Переконайтеся, що кріплення є однаковим по всій довжині труби, щоб запобігти неоднаковому структурному тиску на внутрішні компоненти.

Крок 3: Водонепроникність IP67 і процес повторного ущільнення торцевої кришки

Введіть силіконовий герметик преміум-класу нейтрального затвердіння в камери водонепроникних торцевих заглушок. Протягніть з’єднувальні дроти через внутрішні гумові втулки та притисніть торцеву кришку до зрізаної поверхні алюмінієвого профілю корпусу. Закріпіть вузли за допомогою кріплення з нержавіючої сталі.

Крок 4: Остаточне підключення штифтів і випробування діелектрика

Виконайте випробування на електричний опір і діелектричну стійкість (зазвичай званий тестом Hi-Pot), щоб переконатися, що жодні шляхи високої напруги не замикаються на алюмінієву екструзію. Візуально перевірте силіконові кульки по периметру торцевої кришки, щоб переконатися в повній герметичності.

Інструкції з математичних і електричних розрахунків для T8 спеціальної довжини

Розробка надійних індивідуальних установок вимагає глибокого розуміння механічних меж тепла та динаміки потужності. Уникайте системних збоїв, використовуючи наведені нижче спеціалізовані математичні схеми.

Формули навантаження джерела живлення та точні розрахунки потужності на фут

Щоб забезпечити безпечну стабільну установку, інженери повинні розрахувати загальну потребу в електроенергії та залишити запас безпеки для джерел живлення (зазвичай 20% для драйверів класу 2 в умовах тривалого навантаження).

1. Обчисліть загальну кількість лінійних кадрів:
   L_total = (кількість труб) x (одиниця довжини у футах)

2. Визначте максимальне споживання електроенергії (P_max):
   P_max = L_total x P_ft
   Де P_ft = споживана потужність на фут (наприклад, 4,5 Вт/фут для високоефективних друкованих плат 10 мм)

3. Обчисліть необхідну мінімальну ємність драйвера (P_driver):
   P_driver = P_max x 1,20 (Включає стандартний 20% запас безпеки)

приклад:
   Враховуючи 100 одиниць 4-футових труб T8, що працюють на 4,5 Вт на фут:
   L_total = 100 x 4 = 400 футів
   P_max = 400 x 4,5 = 1800 Вт
   P_driver = 1800 x 1,20 = необхідна сукупна потужність 2160 Вт.

Часті запитання (FAQ)

Чи сумісні 10-мм корпуси PCB T8 з екосистемами Smart Home (Matter, Apple HomeKit, Amazon Alexa)?

так Оскільки наші корпуси є фізичними корпусами, призначеними для підтримки стандартних 10-міліметрових світлодіодних стрічок, сумісність повністю залежить від вибраного вами світлодіодного драйвера та контролера. Заповнивши внутрішній простір 10-міліметровими інтелектуальними світлодіодними стрічками, сумісними з Matter або Zigbee, ви можете інтегрувати свою систему лінійного освітлення T8 з будь-якою сучасною платформою розумного будинку.

Які точні допуски на різання та інтервали на метр для світлодіодних стрічок 10 мм?

Допуски на різання та параметри відстані регулюються вибраним дизайном друкованої плати. Конструктивно екструзійний алюміній преміум-класу JE вирізаний з надточним фізичним допуском +/- 0,5 мм. Ми рекомендуємо командам інженерів залишати принаймні 1,5 мм вільного простору на кожному кінці трубки, щоб забезпечити безпечні мідні доріжки та клемні з’єднувальні роз’єми.

Які критично важливі інструкції з безпеки для підтримки сертифікації IP67/IP68 Flex?

Щоб підтримувати високу стійкість до вологи та пилу IP67/IP68 протягом тривалого терміну служби, ви повинні використовувати високоякісні силіконові герметики нейтрального затвердіння, які не роз’їдають мідні сліди. Завжди перевіряйте, чи кабелі зовнішнього живлення надійно прокладені через промислові гумові запобіжні муфти, і виконуйте випробування перепаду тиску на партіях зразків, щоб перевірити цілісність ущільнення.
