Світлодіодний трубчастий корпус T8 з друкованою платою 10 мм: поширені запитання для покупців із США, перевірка придатності та посібник із пошуку на 2026 рік

Основні висновки для покупців освітлювальних приладів у США

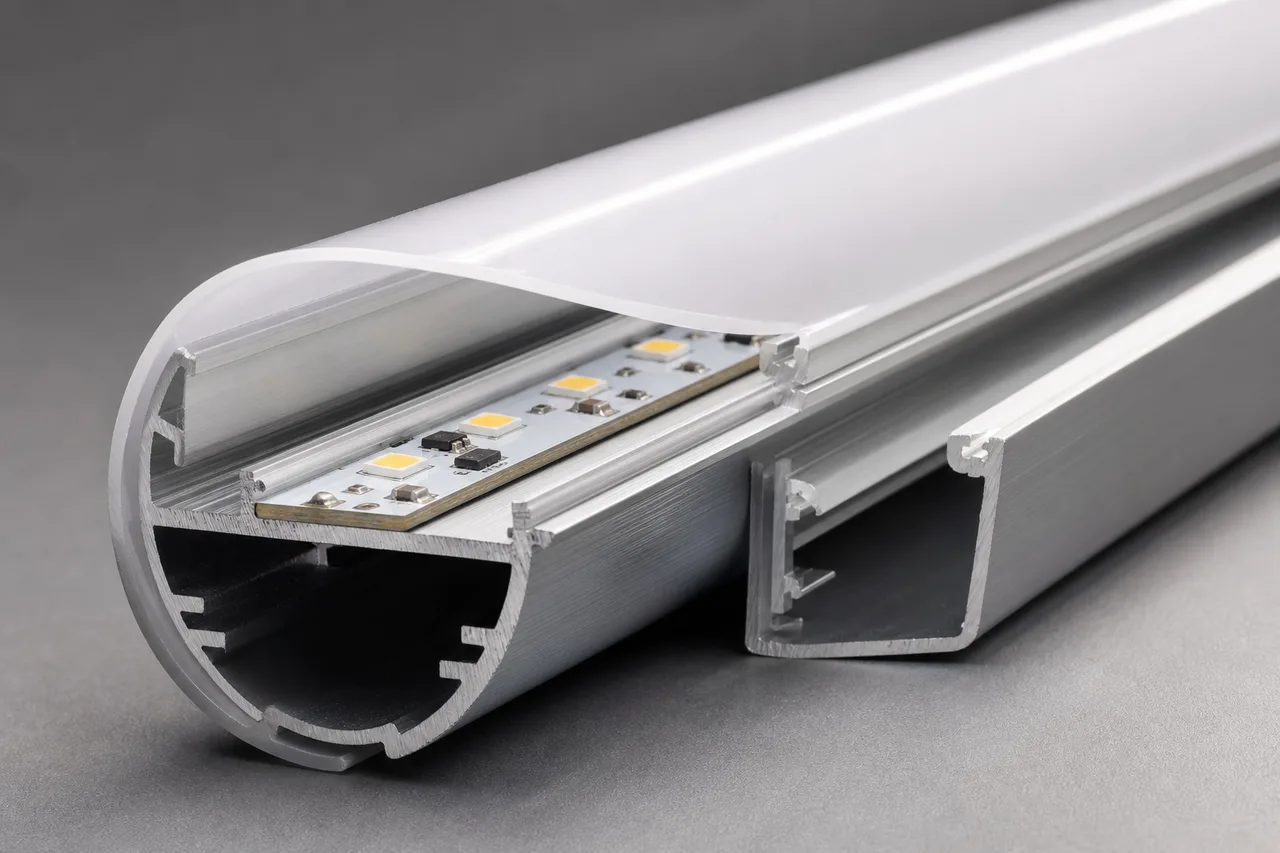

ФразаНапівалюмінієва/напівпластикова трубна конструкція JEописує практичну архітектуру цієї категорії продуктів: алюмінієва основа 6063 несе світлодіодну плату та допомагає контролювати тепло, а полікарбонатний розсіювач утворює видиме оптичне покриття. Цей розподіл має значення. Алюміній надає друкованій платі стабільну монтажну поверхню та передбачувану механічну основу; дифузор контролює зовнішній вигляд, пропускання світла та доступ до дошки. Це не просто декоративна оболонка.

Для покупців із США першочерговим питанням є не ціна. Це сумісність. 10-міліметрова друкована плата є вужчою, ніж багато стандартних світлодіодних трубок, і драйвер повинен поміщатися всередині корпусу, не натискаючи на розсіювач і не заважаючи торцевим кришкам. JE-28 указано з максимальною висотою драйвера 12 мм, тому корпус драйвера, проводку, ізоляцію та деталі зняття натягу слід перевіряти разом, а не окремо.

Стандарт JE-28 має IP20. Це робить його придатним для сушіння внутрішніх світильників і модернізованих трубних вузлів, а не автоматично для зон змивання чи відкритих світильників. JE також пропонує водонепроникні корпуси з трубками для таких застосувань, як освітлення рослин, освітлення холодильників і відкритих парковок, але їх слід вказувати як відповідну водонепроникну конфігурацію. Почніть зКорпус трубки JE LED T8 з друкованою платою 10 ммспецифікації та попросіть точне креслення перед затвердженням виробничого замовлення.

Технічні характеристики корпусу JE-28 LED T8: розміри, матеріали та параметри конфігурації

JE-28 — це 26-міліметровий корпус T8, створений для плати розміром 10 x 1,2 мм. Цей розмір є відправною точкою для механічної кваліфікації. Плата номінальної ширини 10 мм все ще може створювати проблеми, якщо її висота компонентів, паяні з’єднання, розташування роз’ємів або спосіб монтажу відрізняються від зразка, який використовувався під час розробки корпусу.

У корпусі використовується алюмінієва основа 6063 з опціями дифузора з полікарбонату та пластиковими торцевими кришками. JE вказує внутрішнє розташування драйвера та максимальну висоту драйвера 12 мм. Доступна довжина від 600 мм до 2400 мм, доступна індивідуальна довжина. Довжину, оздоблення дифузора, стиль торцевої кришки та положення драйвера слід розглядати як єдине рішення щодо складання, оскільки кожне впливає на встановлення, розподіл світла та упаковку.

Як кваліфікувати корпус T8 перед замовленням: перевірка друкованої плати, драйвера, дифузора та торцевої кришки

Корпус може виглядати правильно на сторінці каталогу і все одно вийти з ладу під час складання. Звичайні причини не драматичні: драйвер на кілька міліметрів завищений, друкована плата прогинається під дифузором, торцева кришка не надійно утримує трубку або роз’єм не залишає місця для внутрішнього вигину дроту. Кваліфікуйте повне складання, а не лише екструзію алюмінію.

1. Підтвердьте контур друкованої плати.Надішліть JE фактичний креслення плати, включно з шириною 10 мм, товщиною 1,2 мм, монтажними отворами, мідними заглушками, роз’ємами та найвищими компонентами. Не покладайтеся лише на номінальний розмір плати.
2. Перевірте конверт драйвера.Порівняйте максимальну висоту та ширину водія з обмеженням корпусу 12 мм. Включіть клеми, термоусадочні, ізоляційні муфти та виходи проводів у огляд зазору.
3. Перевірте посадку дифузора.Перевірте вибрану полікарбонатну кришку на зачеплення, вигин, видимі гарячі точки та силу знімання. Занадто тугий дифузор може викликати навантаження на екструзію; надто вільний може деренчати під час транспортування.
4. Перегляньте торцеві кришки та проводку.Перевірте матеріал ковпачка, спосіб утримання, прохід дроту, доступ до з’єднувача та чи має готова труба відповідати певному стандарту встановлення або інтерфейсу кріплення замовника.
5. Затвердити готовий зразок.Подайте живлення зібраній трубці, перевірте теплові властивості та зовнішній вигляд світла, а потім перевірте вставлення в цільове пристосування або затискачі. Запишіть затверджені версії компонентів перед розміщенням виробничого замовлення.

Попросіть екструзійне креслення та фізичний зразок, якщо проект має вузькі зазори для кріплень. Зразок також розкриває проблеми з пакуванням і транспортуванням, які не показані на малюнках. Довгі труби можуть надходити зі слідами від дифузора, пошкодженими торцевими кришками або невеликими вигинами, якщо дизайн коробки не відповідає довжині транспортування. Їх недорого виправляти перед масовим виробництвом і дорого після розповсюдження в США.

Поширені запитання: корпус трубки JE-28 LED T8 водонепроникний чи підходить для зовнішнього освітлення та освітлення морозильної камери?

Стандартна специфікація JE-28, надана JE, становить IP20, тому його слід розглядати як корпус для сухого розміщення. Ця різниця має вирішальне значення для покупців, які вказують освітлення рослин, освітлення холодильника, відкриту парковку або будь-яку установку, яка піддається впливу конденсату, бризок, пилу чи зміни температури. JE заявляє, що пропонує водонепроникні корпуси T8 для особливих застосувань, але водонепроникну версію потрібно вказати окремо.

Чи підійде друкована плата діаметром 10 мм і внутрішній драйвер до корпусу трубки T8?

Так, JE-28 призначений для друкованої плати розміром 10 x 1,2 мм і внутрішнього драйвера з максимальною висотою драйвера 12 мм. Це не означає, що кожна 10-міліметрова плата та кожен внутрішній драйвер підійдуть. Найвищий світлодіод на платі, конденсатор, роз’єм і припаяний провід повинні залишатися в межах доступного внутрішнього зазору. Надішліть JE файл друкованої плати та таблицю даних драйвера для перевірки відповідності, а потім перевірте результат за допомогою заповненого зразка.

Як працюють зразки, мінімальна вартість, нестандартна довжина, інструменти та доставка експедитору в США?

JE заявляє, що може надати зразки, ціни, нестандартну довжину, OEM/ODM екструзію та відправлення на склад експедитора клієнта. Комерційні деталі залежать від вибраного профілю, дифузора, торцевих заглушок, стану інструменту, кількості, упаковки та місця призначення. Запитуйте час виконання зразка, мінімальну ціну на виробництво, вартість інструменту, якщо потрібна приватна форма, допуск на довжину відрізу, розміри коробки та документи, що надаються разом із відправленням. Якщо ваша команда використовує американського експедитора, надайте адресу складу та вимоги до маркування вантажу до того, як буде остаточно складено цінову пропозицію.

JE Dongguan Manufacturing, OEM/ODM екструзія та документація готових світильників

JE, формально Dongguan Jinen Lighting Technology Co., Ltd., виробляє екструдовані світлодіодні компоненти освітлення в місті Дунгуань, Китай. Асортимент включає світлодіодні алюмінієві профілі, світлодіодні пластикові профілі, трубки та розсіювачі з ПК, корпуси для трубок T5, T6, T8, T10 і T12, а також корпуси для світильників із триступеневою стійкістю. Ця широта продукту корисна, коли проект змінює розмір або конструкцію після першого прототипу. Покупець може порівняти напівалюмінієвий корпус, повністю алюмінієву основу або трубку іншого діаметру в одного постачальника, а не перезапускати весь процес пошуку.

JE підтримує державні прес-форми, приватні прес-форми, екструзію OEM/ODM і роботу над індивідуальними проектами. Постачання з публічних форм може мати сенс для стандартної геометрії JE-28, коли профіль уже відповідає вашим вимогам до друкованої плати та дифузора. Приватна форма стає більш захищеною, коли вам потрібна нестандартна кишеня для роз’єму, інша функція кріплення, запатентована торцева кришка або змінений поперечний переріз. Правильний вибір залежить від очікуваного обсягу та того, наскільки вам потрібен контроль над майбутніми поставками.

Для американських імпортерів і виробників освітлювальних приладів документація повинна охоплювати більше, ніж фото продукту. Запитуйте креслення профілю, опис матеріалу, опцію розсіювача, допуск на довжину, специфікацію торцевої кришки, деталі упаковки та електричну інформацію для готового світильника. Сам корпус – це не те ж саме, що сертифікована готова світлодіодна трубка. Якщо ваш клієнт, AHJ, дистриб’ютор або специфікація проекту вимагають певних списків або документів відповідності, визначте цю вимогу до того, як проект буде заморожено.

JE також стверджує, що обслуговує оптовиків, підрядників, фабрики освітлювальних приладів і клієнтів, що виконують індивідуальні проекти. Це робить постачальника придатним як для закупівлі компонентів, так і для розробки труб під приватною торговою маркою, за умови, що комерційна сфера вказана чітко. Внесіть затверджений креслення, зразки фотографій, номер редакції та вибір матеріалів у документацію про придбання. Це запобігає знайомій проблемі під час екструзійного джерела: замінна партія, яка має близькі розміри, але фактично не є взаємозамінною.
