Проводка кінцевої кришки G5

По-перше, уточніть, що саме ви маєте на увазі під «дротом»?

У процесі виробництва світлодіодних трубок T5 і G5 «однопровідний/багатодротовий/бездротовий» зазвичай стосується кількості проводів, що ведуть від торцевої кришки, а не методу живлення самої трубки (одно-/двостороннє джерело живлення). Ці два поняття легко сплутати.

• однопровідний:Кінцева кришка виводить лише один провід, зазвичай провід під напругою (L) або нейтральний провід (N).

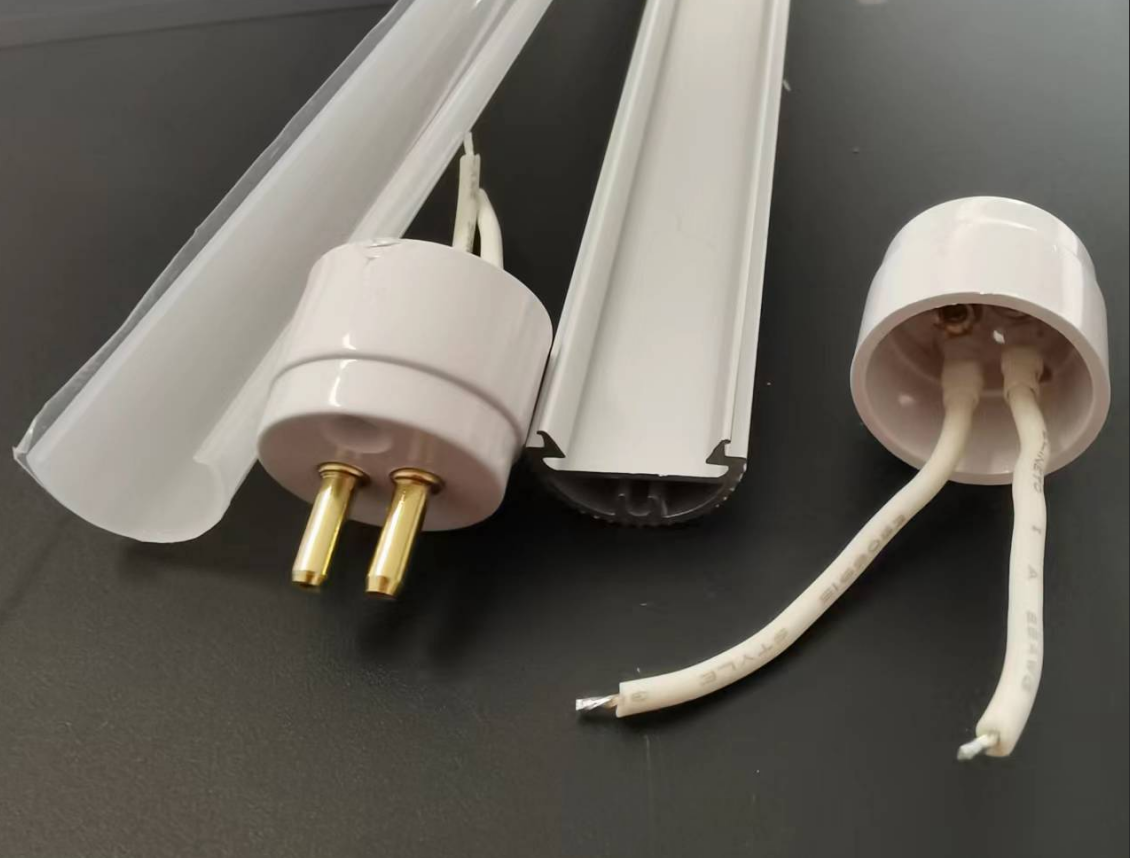

• Багатопровідний (двопровідний):Торцева кришка виводить два дроти, зазвичай один провід під напругою та один нейтральний провід.
• Бездротовий зв'язок:Сама торцева кришка не виводить жодних проводів; є лише два контакти G5.

Як тільки це з’ясовано, подальшу комбінаційну логіку легко зрозуміти.

Комбінація 1: Однокінцевий однодротовий + Однокінечний бездротовий → одностороння трубка з живленням

Це найпоширеніша конфігурація інтегрованих світлодіодних ламп T5 на ринку.

Спосіб підключення:Живлення подається лише з однодротового кінця. Цей одиночний провід підключається або до проводу під напругою, або до нуля, тоді як інший провід (під напругою або нуль) безпосередньо підключається до контакту на іншому кінці через внутрішню схему трубки лампи. У бездротовому кінці один контакт відповідає за механічну фіксацію та провідність, тоді як інший контакт може бути не підключеним або внутрішньо замкнутим.

Однак є важлива виробнича деталь: відстань між штифтами патрона лампи T5 G5 становить лише 5 мм. Коли живлення подається на один кінець, два контакти знаходяться дуже близько один до одного, і неправильне внутрішнє підключення може легко спричинити коротке замикання. Таким чином, ізоляція та схема проводки всередині однодротової торцевої кришки є ключовим показником майстерності постачальника кінцевої кришки.

Сценарії застосування:Офісне освітлення, світильники для полиць супермаркетів, світильники для шаф, світильники для вітрин. Для цих типів ламп зазвичай використовується інтегрований кронштейн, що вимагає лише одного джерела живлення, що спрощує встановлення, а кінцевим користувачам не потрібні знання з електрики.

Друга комбінація: по одному дроту з кожного кінця → двостороння лампова трубка

Цей спосіб поширений в проектах інженерної реконструкції.

Спосіб підключення:Проведіть дріт від цоколів лампи до обох кінців трубки лампи. Підключіть один кінець до проводу під напругою (L), а інший кінець до нейтрального проводу (N). Струм входить з одного кінця і виходить з іншого. Два штирі G5 всередині цоколя лампи замкнуті накоротко, утворюючи один електрод.

Чому в техніці надають перевагу двосторонньому джерелу живлення?При модернізації патронів старих люмінесцентних ламп оригінальні патрони G5 зазвичай з’єднуються паралельно, тобто два штирі замкнуті всередині. Лампи з двома цоколями можна безпосередньо адаптувати до цього типу патрона без необхідності заміни на непаралельний патрон. Якщо лампа з одним цоколем встановлена ​​в паралельний патрон, вона замкнеться відразу після ввімкнення. Це сталося в інженерній спільноті Гонконгу; деякі навіть спалили пластиковий корпус старого тримача.

Запобіжні заходи при виробництві:Обидва кінці двостороннього цоколя лампи повинні мати виводи, але кольори проводів мають бути чітко помітними (наприклад, один кінець позначений L, інший N), щоб уникнути зворотного підключення під час встановлення. Крім того, внутрішня проводка люмінесцентної лампи з двома цоколями повинна забезпечувати відсутність електричного з’єднання між двома кінцями; інакше в лампі відбудеться коротке замикання.

Сценарії застосування:Заводські цехи, стоянки, склади, логістичні центри. У таких місцях часто потрібно модернізувати старі патрони для люмінесцентних ламп, а двосторонні джерела живлення забезпечують кращу сумісність.

Комбінація 3: один кінець з проводом під напругою (двопровідний) + один кінець з бездротовим торцевим ковпачком → покращене одностороннє джерело живлення

Ця комбінація є вдосконаленою версією одностороннього джерела живлення, яка підходить для сценаріїв з вищими вимогами до безпеки та надійності.

Спосіб підключення:Торцева кришка джерела живлення виводить живий і нейтральний дроти, безпосередньо підключаючись до джерела живлення драйвера або джерела змінного струму. Бездротовий кінець використовується лише для механічної підтримки та з’єднання ланцюга та не обробляє вхідну потужність.

Відмінність від однопровідного одностороннього рішення:У однодротовому односторонньому рішенні внутрішня проводка трубки лампи вимагає конструкції «одного дроту, який входить, а інший провід підключається до іншого кінця», що робить внутрішню проводку відносно складною. На відміну від цього, у двопровідному односторонньому рішенні як живий, так і нейтральний дроти вводяться через ту саму торцеву кришку, що забезпечує більш прямий дизайн внутрішньої схеми, зменшує потенційні точки відмови та покращує безпеку.

Переваги виробництва:Для виробників інтегрованих трубок для ламп T5 цей метод пропонує вищу ефективність складання, ніж використання односторонніх торцевих ковпачків. Оскільки всі шнури живлення зосереджені на одному кінці, немає потреби в перехресному з’єднанні проводів всередині трубки лампи, що зменшує ризик внутрішнього короткого замикання.

Застосування:Медичне освітлення, освітнє освітлення, рекламні дисплеї високого класу.
