Як спроектувати світлодіодні корпуси для рейкових середовищ із високим рівнем вібрації

Рухомий склад є ворожим середовищем для електроніки. Кожного разу, коли поїзд наїжджає на стрілочний перевод, високочастотна кінетична енергія проходить від візків угору через шасі та безпосередньо в панелі стелі. Коли транспортні органи скаржаться на мерехтливі ліхтарі в салоні або непрацюючі світильники, проблема рідко полягає в самому світлодіодному чіпі. Несправність майже завжди виникає через механічний корпус.

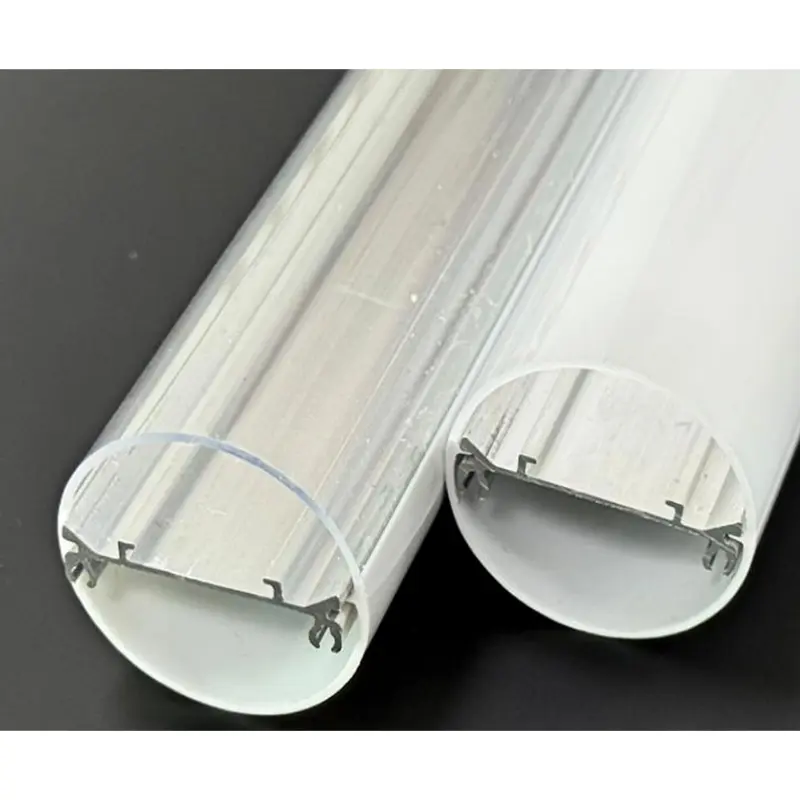

АнКорпус світлодіодного рейкового автомобіляце не просто декоративне покриття. Це структурний амортизатор, система термоконтролю та основний життєвий бар’єр. Якщо конструкція екструзії не враховує гармонійний резонанс, теплове розширення або коди пожежі при транспортуванні, система освітлення вийде з ладу задовго до свого номінального терміну служби. Проектування для цього середовища вимагає відмови від стандартних припущень комерційного освітлення та проектування спеціально для постійного, бурхливого руху.

Діагностика механічних і теплових пошкоджень освітлення рухомого складу

Щоб спроектувати краще житло, ви спочатку повинні точно зрозуміти, як поточні проекти руйнуються в польових умовах. Залізничне середовище піддає освітлювальні прилади суміші фізичних ударів, екстремальних коливань температури та обмеженого повітряного простору. Якщо корпус погано сконструйований, симптоми зазвичай проявляються у трьох різних режимах відмови.

Мікротріщини паяного з’єднання
Найчастішою причиною мерехтіння вогнів поїздів є механічна втома. Коли алюмінієва світлодіодна екструзія жорстко закріплена на панелі стелі, що вібрує, без належної амортизації, корпус передає цю кінетичну енергію безпосередньо внутрішній друкованій платі. Постійне згинання викликає мікротріщини в паяних з'єднаннях, що з'єднують діоди з платою. Покупці часто звинувачують виробника друкованої плати, але першопричина полягає в тому, що корпус не має внутрішньої ударної ізоляції для світлодіодного лотка.

Полікарбонатний крейзінг і викид дифузора
Потяги зазнають серйозних термоциклів. Пасажирський вагон, припаркований на залізничній станції протягом ночі, може опуститися нижче нуля, а потім швидко нагрітися, коли увімкнеться система опалення, вентиляції, кондиціонування та освітлення. Алюміній і пластик розширюються з різною швидкістю. Якщо механічні допуски між алюмінієвою основою та пластиковим дифузором занадто великі, теплове розширення створює величезне навантаження. Це спричиняє «збожевоління» — мережу мікроскопічних тріщин у полікарбонаті — або, що ще гірше, призводить до того, що дифузор вигинається та вискакує зі своєї колії під час раптового гальмування.

Компресійний набір ущільнень IP65
Вагони метрополітену потребують агресивних режимів очищення, часто передбачаючи миття під високим тиском. Щоб витримати це, вібростійкий корпус світлодіодного світильника потребує надійного класу IP65. Однак постійна вібрація призводить до того, що неякісні матеріали прокладки з часом вирівнюються, явище, відоме як ущільнення. Коли пломба втрачає свою пам’ять, волога та чистячі хімікати обходять корпус, замикаючи електричні компоненти.

Критерії вибору матеріалу для відповідності вимогам EN45545 та гасіння вібрації

Вибір матеріалів для залізничного освітлення вимагає збалансування структурної жорсткості з суворими вимогами щодо безпеки пасажирів. Ви не можете просто використовувати готові комерційні екструзії. Кожен компонент повинен відповідати суворим залізничним стандартам, особливо EN45545, який регулює пожежну поведінку та матеріали в залізничних транспортних засобах.

Базовий профіль: алюміній 6063-T5
Для основної конструкційної екструзії галузевим стандартом є алюміній 6063-T5. Загарт T5 забезпечує точні механічні властивості, необхідні для алюмінієвої світлодіодної екструзії для рухомого складу: він достатньо жорсткий, щоб охопити довжину стелі вагона без провисання, але досить пластичний, щоб витримувати низькочастотні вібрації без руйнування. Найважливіше те, що алюміній 6063 забезпечує чудову теплопровідність, діючи як високоефективний радіатор для високопродуктивних світлодіодних стрічок.

Дифузор: вогнестійкий полікарбонат (ПК)
Що стосується оптичного покриття, стандартний PMMA (акрил) є занадто крихким для застосування на рейках. Сильний удар розірве його, утворивши небезпечні осколки. Стандартний ABS дешевий, але не відповідає вимогам щодо диму та токсичності протипожежних правил транспортування.

Необхідно вказати вогнестійкий ПК (полікарбонат). Комп’ютер може витримати прямий удар без розбиття, що робить його ідеальним для інтенсивного громадського транспорту. Що ще важливіше, спеціальні формули ПК можуть відповідати вимогам EN45545 рівня небезпеки 3 (HL3). Це означає, що у випадку пожежі в салоні корпус не поширюватиме полум’я, а дим, що виділяється, залишатиметься нижче суворих порогів токсичності, необхідних для забезпечення безпечної евакуації пасажирів.

Прокладка та торцеві кришки
Уникайте стандартного ПВХ або дешевої гуми для торцевих ущільнювачів. EPDM або високоякісний силікон обов’язковий. Ці матеріали стійкі до екстремальних температур і УФ-деградації, зберігаючи при цьому відскок від стиснення, забезпечуючи водонепроникність корпусу світлодіодного світильника залізничного транспортного засобу IP65 після багатьох років щоденної вібрації.

Перевірка розсіювання тепла за допомогою теплового моделювання на основі ШІ

Тепло є ворогом довговічності світлодіодів. У комерційному офісі світлодіодний світильник випромінює тепло у навколишнє повітря. У високошвидкісних потягах корпус освітлення часто втоплений в ізольовану стельову панель безпосередньо під масивним каналом HVAC, що генерує тепло. Температура навколишнього середовища навколо світильника вже підвищена, що різко зменшує дельта-Т (різниця температур), необхідну для ефективного охолодження.

Перш ніж нарізати дорогий інструмент для нового екструзійного профілю, термоконтроль повинен бути перевірений цифровим способом. Сучасні інженерні робочі процеси тепер використовують програмне забезпечення теплового моделювання за допомогою штучного інтелекту, щоб моделювати, як саме тепло рухається через корпус у обмеженому просторі.

Симуляція моделює тепловий шлях від світлодіода через термопасту до друкованої плати та назовні через алюмінієві ребра 6063-T5. Розв’язувачі на основі штучного інтелекту можуть швидко ітерувати сотні геометрій ребер, регулюючи товщину, відстань і кут радіатора, щоб знайти точну конфігурацію, яка максимізує площу поверхні без додавання непотрібної ваги. Вага є критичним показником у конструкції залізничного транспорту; важкі корпуси збільшують загальну масу поїзда, збільшуючи споживання енергії. Перевіряючи розсіювання тепла в цифровому вигляді, інженери можуть розробити корпус світлодіода на рейці керування температурою, який утримує температуру діодного переходу нижче 80°C, мінімізуючи при цьому масу алюмінієвого профілю.

Проектування технологічності (DFM) алюмінієвих і полікарбонатних профілів на замовлення

Навіть найбільш оптимізована модель САПР марна, якщо її неможливо надійно виготовити в масштабі. Екструдування алюмінію та пластику вимагає точного контролю потоку матеріалу, швидкості охолодження та тертя матриці. Dongguan Jinen Lighting Technology (JE) обслуговує 20 пластикових і 5 алюмінієвих екструзійних ліній, забезпечуючи підтримку DFM для виявлення структурних недоліків до етапу обробки.

При розробці aнестандартний корпус світлодіодного рейкового автомобіля, виконайте такі дії DFM:

1. Баланс товщини стінки:Переконайтеся, що поперечний переріз вашого алюмінієвого профілю має однакову товщину стінок. Товсті зрізи охолоджуються повільніше, ніж тонкі. Якщо важкий монтажний фланець розташований поруч із тонким ребром радіатора, нерівномірне охолодження призведе до деформації або скручування профілю під час виходу з екструзійної матриці. Зберігайте поступовий перехід товщини.
2. Розробка великих допусків на фіксацію для ПК:При охолодженні полікарбонат дає усадку. Під час проектування з’єднувальних напрямних, у яких дифузор ПК фіксується в алюмінієвій основі, розрахуйте коефіцієнти теплового розширення для обох матеріалів. Залиште точний розширювальний зазор. Якщо підгонка надто туга, ПК вигинається назовні, коли шлейф нагріється.
3. Інженерні канали глибокої прокладки:Рейтинг IP65 вимагає не лише стиснення шматка силікону. Створіть спеціальний U-подібний утримуючий канал в алюмінієвій екструзії. Стінки каналу повинні бути достатньо глибокими, щоб механічно зафіксувати прокладку на місці, щоб вона не могла котитися або зрушуватися під дією бічної вібрації.
4. Мінімізація порожнистих порожнин у пластикових профілях:Для порожнистих секцій у пластикових екструзіях потрібні складні дорогі матриці з внутрішніми оправками. Якщо це можливо, створіть кришку ПК як одностінний профіль із опорними ребрами, а не як закриту трубчасту секцію. Це зменшує витрати на інструмент і прискорює виробництво на екструзійній лінії.

Узгодження можливостей екструзії OEM зі стандартами транзитних закупівель США

Виведення освітлювальних приладів для рейок на ринок США вимагає навігації через складну мережу специфікацій закупівель, від локалізованих інструкцій FTA до суворих сертифікатів безпеки. Транспортні органи США оцінюють пропозиції на основі довгострокової надійності та відповідності вимогам, що перекладає велику відповідальність на виробника освітлювальних приладів і, як наслідок, на постачальників їхніх компонентів.

Постачання стандартних комерційних екструзій призведе до поломки під час випробувань на удар, вібрацію та вогнестійкість. Вам потрібен OEM-партнер, чий базовий рівень виробництва вже відповідає вимогам транспортного рівня. JE постачає виробників освітлювальних приладів OEM по всьому світу, пропонуючи як публічні прес-форми для стандартних застосувань, так і приватні прес-форми для запатентованих високотехнічних конструкцій.

У партнерстві з виробником, який за своєю природою розуміє допуски, необхідні для алюмінію 6063-T5 і сумісного з EN45545 полікарбонату, ви виключаєте фазу проб і помилок у розробці продукту. Ви отримуєте корпуси, які чітко з’єднуються, герметично закриваються та витримують невпинні механічні навантаження на рейки. Щоб отримати технічні специфікації індивідуальних профілів або переглянути існуючі форми, готові до транспортування, оцініть перевіренуВиробник корпусів для освітлення метро OEMякі можуть створити точну механічну основу для вашого наступного транспортного проекту.
